DOCAN FR5000: возможности широкоформатной печати для производства
Как оборудование с шириной печати до 5,2 м помогает расширять производственные возможности и эффективнее решать задачи крупного формата?
Для широкоформатного производства важен не только максимальный размер печати. При постоянной загрузке на первый план выходят стабильность на длинных тиражах, эффективное использование рабочей ширины, возможность работать с разными материалами и производительность оборудования в ежедневной работе.

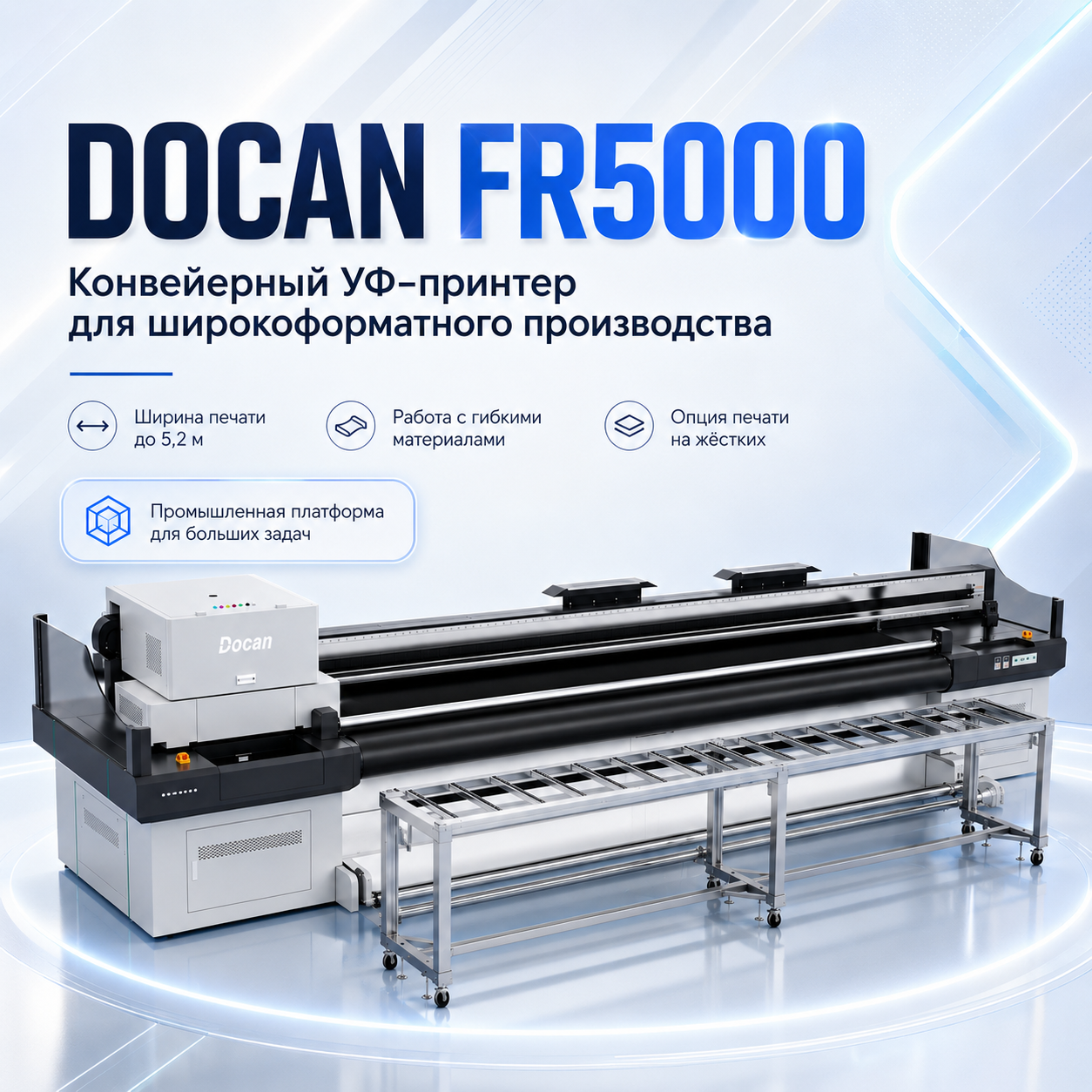

DOCAN FR5000 — промышленный конвейерный УФ-принтер с шириной рулонной печати до 5,2 м. Основная конфигурация рассчитана на гибкие материалы, а при оснащении дополнительной системой подачи оборудование может использоваться и для печати по жёстким носителям.
Одна из ключевых особенностей модели — возможность одновременно работать с несколькими рулонами.
Возможность работать с тремя рулонами шириной до 1,5 м.
Разберём, что эти возможности дают производству на практике.
5,2 м можно использовать не только для сверхширокой печати
Большая рабочая ширина востребована при производстве крупноформатной рекламы, интерьерной графики и других изделий соответствующего размера. Но потенциал FR5000 этим не ограничивается.
Принтер рассчитан на работу с различными гибкими материалами: фронтлит- и бэклит-баннером, блок-аутом, сеткой, тентовой тканью, бумагой, винилом, плёнками и другими рулонными носителями.
FR5000 рассчитан на широкий диапазон рулонных материалов,
а при оснащении дополнительной системой подачи может использоваться и для жёстких носителей.
Отдельное преимущество — многорулонная печать.
Установленные фиксаторы материала позволяют организовать одновременную печать на двух или трёх рулонах. Благодаря этому пятиметровую рабочую ширину можно использовать не только под один крупный заказ, но и распределять между несколькими полотнами.
Это особенно актуально для предприятий, где структура заказов постоянно меняется и широкоформатное оборудование должно оставаться загруженным не только при наличии сверхшироких задач.
Стабильная подача на длинных тиражах
При работе с широкими и длинными полотнами важна не только скорость печати, но и стабильное положение материала на протяжении всего тиража.
В FR5000 используется промышленная система размотки и намотки. Скорость размотки и намотки регулируется, а автоматическая система контроля натяжения управляет скоростью подачи материала. Пневматический вал обеспечивает его надёжную фиксацию.
Отдельное внимание уделено прижимной системе. Конструкция с двойным пневматическим подъёмом позволяет регулировать положение металлического прижимного ролика, увеличивать натяжение материала и уменьшать образование складок при пошаговой подаче — особенно важный фактор при работе на ширине до 5,2 м.
Прижимная система FR5000 помогает поддерживать натяжение материала,
уменьшать образование складок и обеспечивать более ровную подачу на длинных тиражах.
Металлические прижимные валы увеличенного диаметра дополнительно помогают поддерживать ровное положение материала и плавное движение конвейерной ленты.
Для производства это означает более предсказуемую работу с длинными полотнами и стабильную транспортировку материала на протяжении тиража.
Работа с рулонными и жёсткими материалами
Основное назначение FR5000 — работа с гибкими рулонными материалами. При необходимости оборудование может быть оснащено дополнительной системой для подачи жёстких носителей.
В такой конфигурации принтер может работать с ПВХ-листами, акрилом, пенокартоном и другими материалами.
Работа с жёсткими материалами
Такая возможность особенно актуальна для предприятий, которые не хотят привязывать крупное оборудование только к одной категории продукции.
В зависимости от текущих заказов одну производственную платформу можно использовать для разных типов задач и перераспределять загрузку оборудования.
Для действующего производства это позволяет рассматривать FR5000 не только как машину для сверхширокой рулонной печати, но и как часть более универсального производственного парка.
Конструкция рассчитана на интенсивную эксплуатацию
Пятиметровый формат имеет смысл только в том случае, если оборудование способно стабильно работать с соответствующей нагрузкой.
В FR5000 используется несколько технических решений, направленных на поддержание стабильных условий печати при продолжительной эксплуатации.
Каждый промежуточный чернильный резервуар имеет независимый нагреватель для регулировки и точного контроля температуры чернил.
Рабочая платформа имеет водяное охлаждение, которое снижает тепловое воздействие на термочувствительные материалы. Каждый промежуточный чернильный резервуар оснащён независимым нагревателем, который позволяет отдельно регулировать и точно контролировать температуру чернил.Система отрицательного давления с автоматической компенсацией помогает поддерживать стабильные условия подачи чернил. Система контроля уровня предупреждает оператора при снижении уровня чернил.
LED-система УФ-отверждения также работает с водяным охлаждением. Каретка оснащена антистатическими устройствами и системой защиты от столкновения.
Для стабильного перемещения каретки используются высокоточные металлические энкодерные линейки и широкие линейные направляющие с магнитной системой. Эти элементы отвечают за точность позиционирования и стабильность движения каретки во время печати.
Элементы системы перемещения каретки: металлические энкодерные линейки, широкие линейные направляющие, кабельная цепь.
Сверхширокая конструкция каретки облегчает доступ к печатному узлу при ежедневном обслуживании оборудования.
Сверхширокая каретка печатающих голов упрощает доступ к узлам при обслуживании оборудования.
В качестве дополнительной системы безопасности FR5000 может оснащаться световой завесой. При попадании человека в контролируемую зону движение каретки автоматически останавливается.
Опциональная световая завеса останавливает движение каретки при попадании человека в контролируемую зону.
Масштаб самого оборудования также соответствует его производственному назначению: длина FR5000 составляет более 8 м, а масса — более 6 тонн.
В производственной эксплуатации важна именно совокупность решений: стабильная подача материала, рабочая ширина, многорулонная конфигурация, контроль температуры и конструкция, рассчитанная на продолжительную работу.
Панель ручного управления основными функциями оборудования упрощает работу оператора.
Контроль температуры при работе с чувствительными материалами
При широкоформатной печати некоторые материалы чувствительны не только к механической подаче, но и к нагреву.
Платформа с водяным охлаждением
В FR5000 используется LED-отверждение с водяным охлаждением, которое позволяет снизить тепловое воздействие в зоне полимеризации чернил.
Дополнительно системой водяного охлаждения оснащена сама рабочая платформа.
Это особенно актуально при работе с гибкими материалами, склонными к деформации под воздействием температуры.
LED-система УФ-отверждения FR5000 оснащена водяным охлаждением.
FR5000 работает с ПВХ-плёнкой для натяжных потолков, баннерными, виниловыми и другими рулонными материалами. При работе с материалами, чувствительными к нагреву, система охлаждения помогает контролировать температуру в зоне печати и поддерживать стабильность материала в процессе производства
Стабильная работа с белыми чернилами
Для конфигураций с белыми чернилами в FR5000 предусмотрена система автоматического перемешивания и двойной циркуляции.
Постоянная циркуляция препятствует осаждению белого пигмента, помогает поддерживать стабильную подачу чернил и снижает риск засорения печатающих голов.
Постоянная циркуляция препятствует осаждению белого пигмента, помогает поддерживать стабильную подачу чернил и снижает риск засорения печатающих голов.
Для оборудования, рассчитанного на регулярную производственную загрузку, это особенно важно: стабильность печати зависит не только от механики подачи материала, но и от состояния чернильной системы.
Производительность подбирается под задачи предприятия
FR5000 предусматривает несколько вариантов конфигурации печатающих голов: Kyocera KJ4A, Ricoh Gen6 и Konica 1024A/i.
Производительность зависит от выбранных голов, их количества и режима печати.
Например, для конфигурации с 18 головами Ricoh Gen6 производитель указывает скорость до 146–151 м²/ч в режиме 4 PASS. Для конфигурации с 16 головами Konica 1024A заявленная скорость в аналогичном режиме составляет 112–126 м²/ч.
Поэтому конфигурацию такого оборудования имеет смысл выбирать не только по максимальной цифре в спецификации, а под реальные условия производства:
- требуемую скорость;
- необходимое качество печати;
- используемые материалы;
- средний объём заказов;
- структуру загрузки оборудования.
Это позволяет подобрать баланс между производительностью и требованиями к конечному результату.
Кому стоит рассматривать DOCAN FR5000
FR5000 в первую очередь рассчитан на предприятия, где широкоформатное оборудование должно регулярно работать с серьёзной загрузкой.
Модель может быть интересна производствам, которым необходимо:
- выполнять широкоформатные задачи до 5,2 м;
- одновременно печатать на нескольких рулонах;
- работать с гибкими и, в соответствующей конфигурации, жёсткими материалами;
- стабильно выполнять длинные тиражи;
- перераспределять загрузку между разными типами заказов;
- расширять существующий парк промышленного оборудования;
- выполнять крупные и серийные заказы.
DOCAN FR5000 в производственном парке
DOCAN FR5000 стоит рассматривать там, где пятиметровое оборудование должно работать не эпизодически под отдельные крупные заказы, а быть регулярно загруженной частью производственного парка.
Ширина печати до 5,2 м, возможность одновременно использовать несколько рулонов, промышленная система подачи материала, решения для контроля температуры и выбор конфигураций печатающих голов позволяют адаптировать оборудование под разные сценарии производства.
А дополнительная конфигурация для работы с жёсткими носителями расширяет диапазон задач, которые можно выполнять на одной платформе.
Специалисты Технографики помогут подобрать конфигурацию DOCAN FR5000 с учётом используемых материалов, требуемой производительности и структуры заказов конкретного производства.
