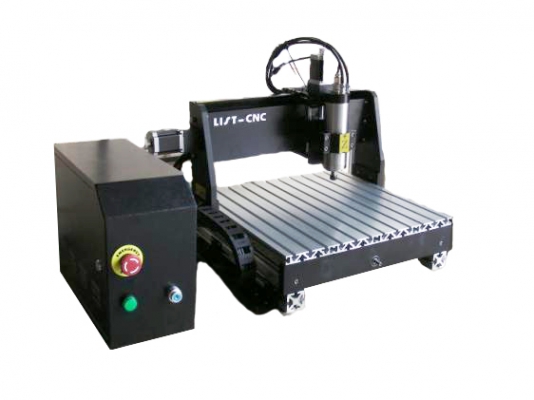

НАСТОЛЬНЫЙ ФРЕЗЕРНЫЙ 3D СТАНОК С ЧПУ LIST CNC 3040
List CNC 3040 — гравировальный фрезерный станок для бизнеса или хобби
Новые гравировальные фрезерные станки ListCNC это отличный инструмент для бизнеса или хобби, которые связаны с моделированием, обработкой жестких листовых материалов, деревообработкой, радиотехникой (изготовление плат), ювелирным делом, гравировкой, изготовлением небольших элементов дизайна и наружной рекламы.
Несмотря на свои компактные размеры, станок объединяет в себе продуманную жесткую конструкцию с подвижным порталом младшей модели с полем 38*30 см илидля станка 38*58 см, высокоскоростной шпиндель мощностью 800 Ватт с водяным или воздушным охлаждением, который позволит с легкостью справится с такими задачами как резка, сверление (рассверливание), фрезерование, гравировка, шлифовка и 3D-обработка различных материалов.
Основным отличием от большинства станков подобного класса, является наличие контроллеров на каждый осевой двигатель. Равно как и в станках более высокого класса, передача момента от двигателей происходит через демпфирующие муфты на ШВП (шариковинтовые пары)установленные по всем осям. ШВП имеют опорные подшипники с двух сторон, что очень важно, так как другие производители миниатюрных станков аналогов ListCNC, зачастую, с одной стороны опирают ШВП прямо на ось двигателя, что может вызвать преждевременныйвыход из строя и сбои в его работе.
Управление станком осуществляется с помощью промышленного контроллера NC-studio, который отлично себя зарекомендовал в тяжелых сериях станков, предназначенных для металлообработки. Лицензированное программное обеспечение NC-studio является полностью совместимым Win-приложением.
Полная совместимость стойки с кодами в стандарте ISO 7bit (G-коды) позволяет передавать из CAM систем данные не только о траектории перемещения инструмента, но и о подаче (таким образом, отпадает необходимость занижения величины подачи на участках врезания инструмента в материал, что необходимо на многих других стойках ЧПУ). Достигается максимальная совместимость практически со всеми известными CAM-системами (ArtCAM, MasterCAM, PowerMill, SprutCAM, Type3).
Удобный интерфейс дает возможность для легкой настройки всей системы. Возможна плавная регулировка частоты вращения шпинделя, коррекция величины подачи непосредственно во время работы системы.
Несомненным плюсом стойки является наглядная визуализация выполнения управляющей программы, как во время работы, так, и в демонстрационном режиме, и до начала работы. Это свойство позволяет «выловить» ошибки расположения заготовки на рабочем поле, а также ошибки задания начальных координат в САМ-системе.
Легкость управления достигается за счет удобного интерфейса и управления данной стойкой с помощью стандартной PC-клавиатуры и PC-мыши компьютера пользователя в который интегрируется карта управления NC-studio в свободный SCSI слот материнской платы.
Большой и не зависимый объем внутренней памяти – жесткий диск ПК пользователя позволяет создавать библиотеку управляющих программ непосредственно на стойке. Размер этих программ больше не может быть ограничен размерами носителей или скоростью передачи данных с носителя.
Мощный процессор позволяет вести обработку какой угодно сложности с программами с любым количеством строк.
Данная стойка позволяет свести выставление относительного нуля к нескольким нажатиям мышки. Программное обеспечение (NC-studio) включает в себя так же MDI (manualdatainput) режим, который позволяет вести программирование в G-кодах стойки непосредственно на стойке.
Стойка дает возможность запоминания до 10 относительных начальных координат. Это позволяет располагать на рабочем поле несколько заготовок, а удобный интерфейс просто не позволяет запутаться в них.
Функция продолжения работы после экстренного останова (поломка инструмента, отключение питания) полностью и очень удобно реализована в стойке SAI-02. Данная функция позволяет начать работу с той строки программы, на которой произошел сбой в работе (эта строка автоматически запоминается системой). В связи с тем, что аппаратная часть базируется на PC-совместимом компьютере владельца станка, в связи с чем обновление и улучшение системы не является проблемой.
Тип привода
|
микрошаговый |
Габариты (ШхГхВ), мм
|
650 х 700 х 550 |
Разрешение (электронное)
|
0.05 |
Мощность, кВт
|
2,2 |
Питание
|
AC220V 50Hz |
Вес, кг
|
48 |
Способ крепления инструмента - Цанга, стандарт
|
ER11 |
Рабочий стол X,Y (мм)
|
380 x 300 x 50 |
Тип ЧПУ
|
NC-studio |
Частота вращения шпинделя (об/мин)
|
до 24000 |
Мощность шпинделя (Вт)
|
800 (водяное охлаждение) |
