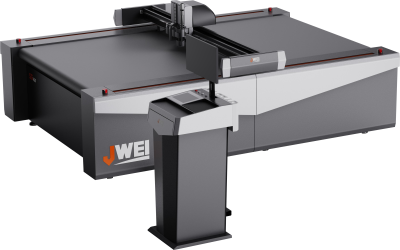

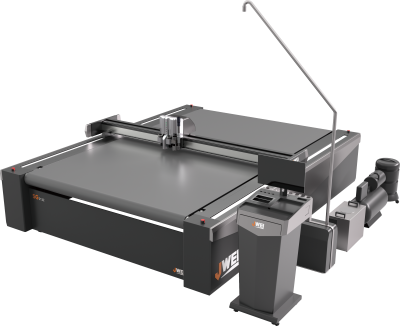

Многофункциональный планштеный режущий плоттер JWEI SC1625
(В базовую комплектацию входят модули: EOT, UCT, KISSCUT, VCUT, Биговочный модуль, Вычерчиватель)
3 300 000 руб. * 1 шт
|

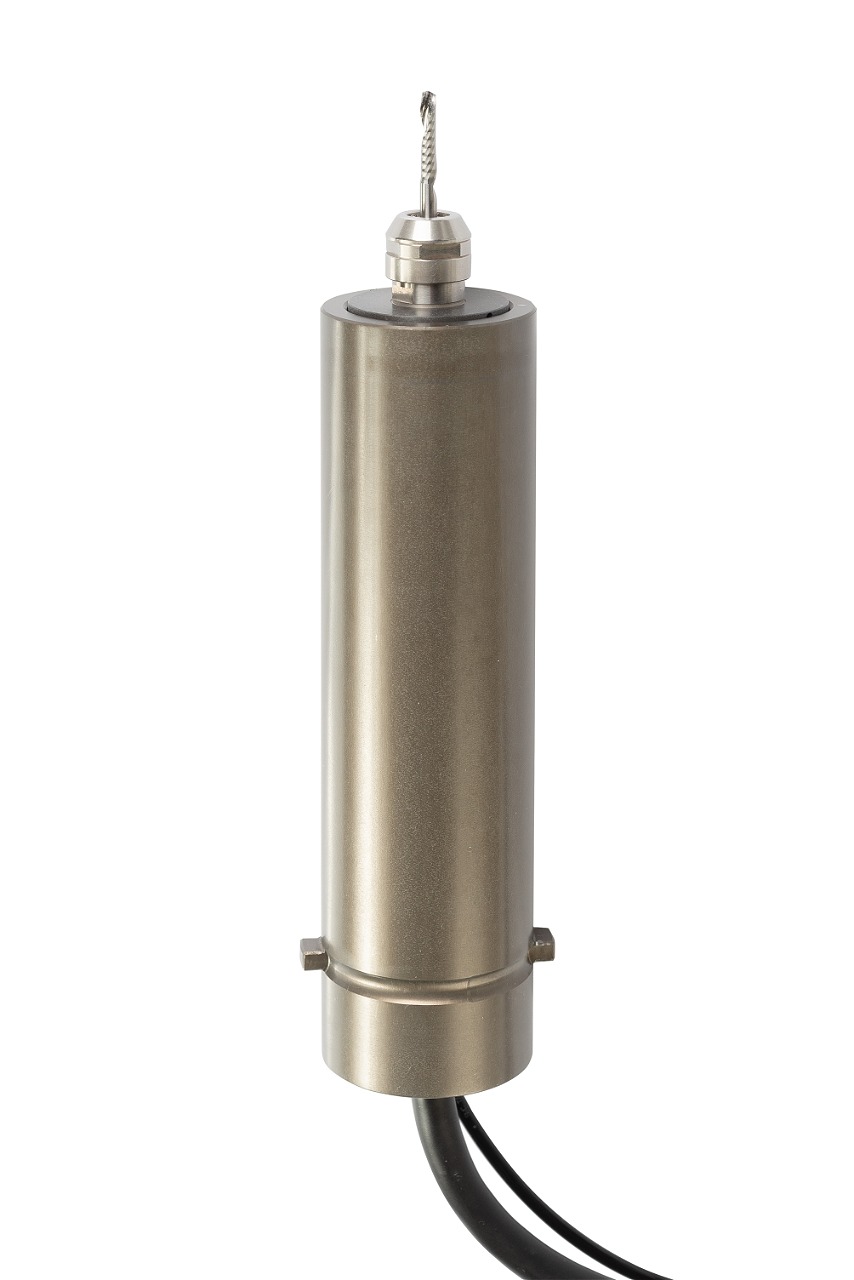

Фрезерный модуль 1800 W | 1 250 000 руб. * 100 шт | |
|
Фрезерный модуль 350 W | 949 000 руб. * 100 шт | |
|

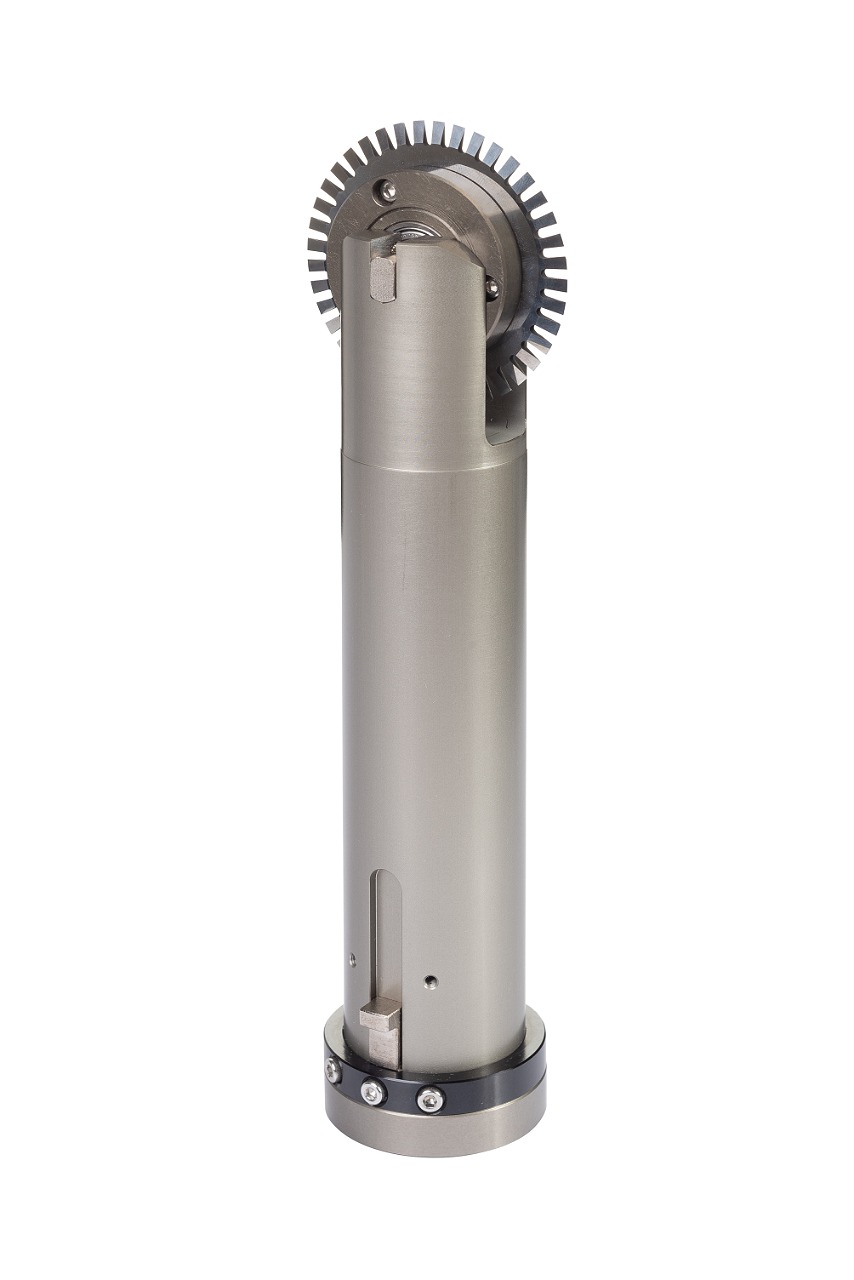

Перфорирующий инструмент | 99 000 руб. * 100 шт | |
|
Press cut tool | 99 000 руб. * 100 шт | |
|

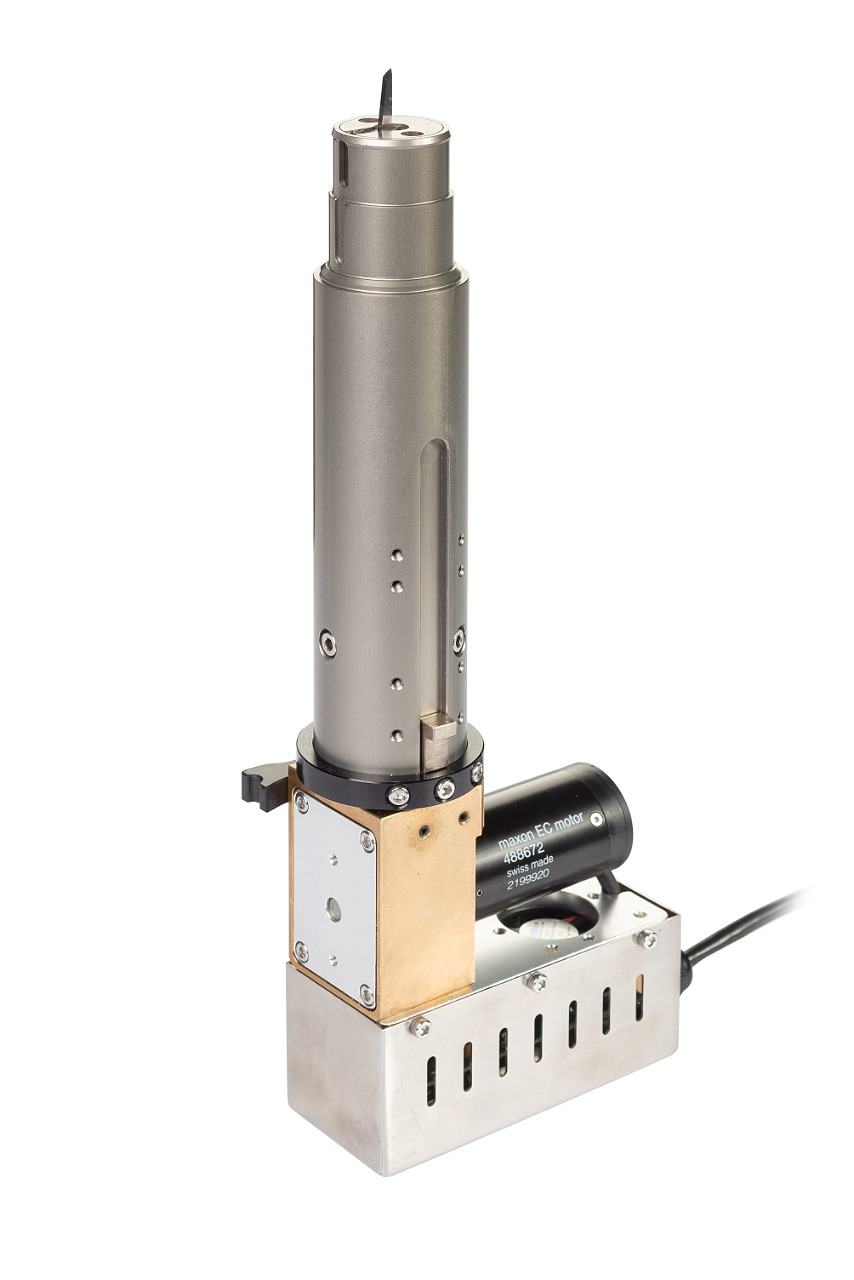

Модуль с дисковым электро ножом (ERT) | 434 900 руб. * 100 шт |
| Стоимость набора: | 286 490 000 руб. |
Серия SC: эволюция проверенной технологии
Серия SC — это не просто обновление, а качественный скачок в развитии популярной модели CB03Ⅱ. Сочетая богатую инженерную наследственность и передовые разработки, новая линейка задаёт эталон соотношения цены и функциональности для пользователей среднего ценового сегмента.Инженеры JWEI не ограничились косметическими изменениями: серия SC — полностью переработанная платформа, в которой:
- сохранены все преимущества проверенной временем модели CB03Ⅱ;
- интегрированы инновации от научно‑исследовательских подразделений JWEI;
- устранены узкие места предыдущей версии.

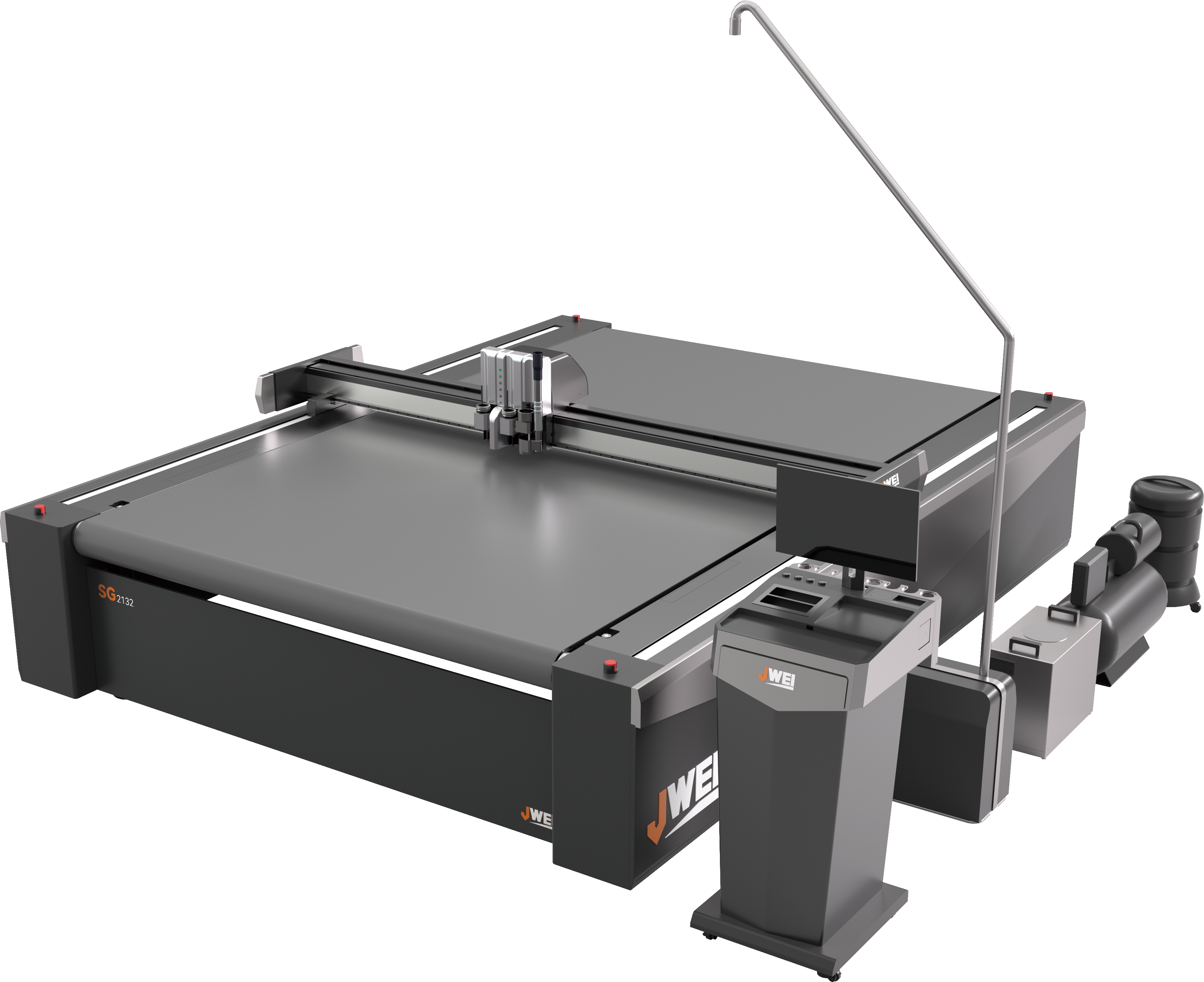

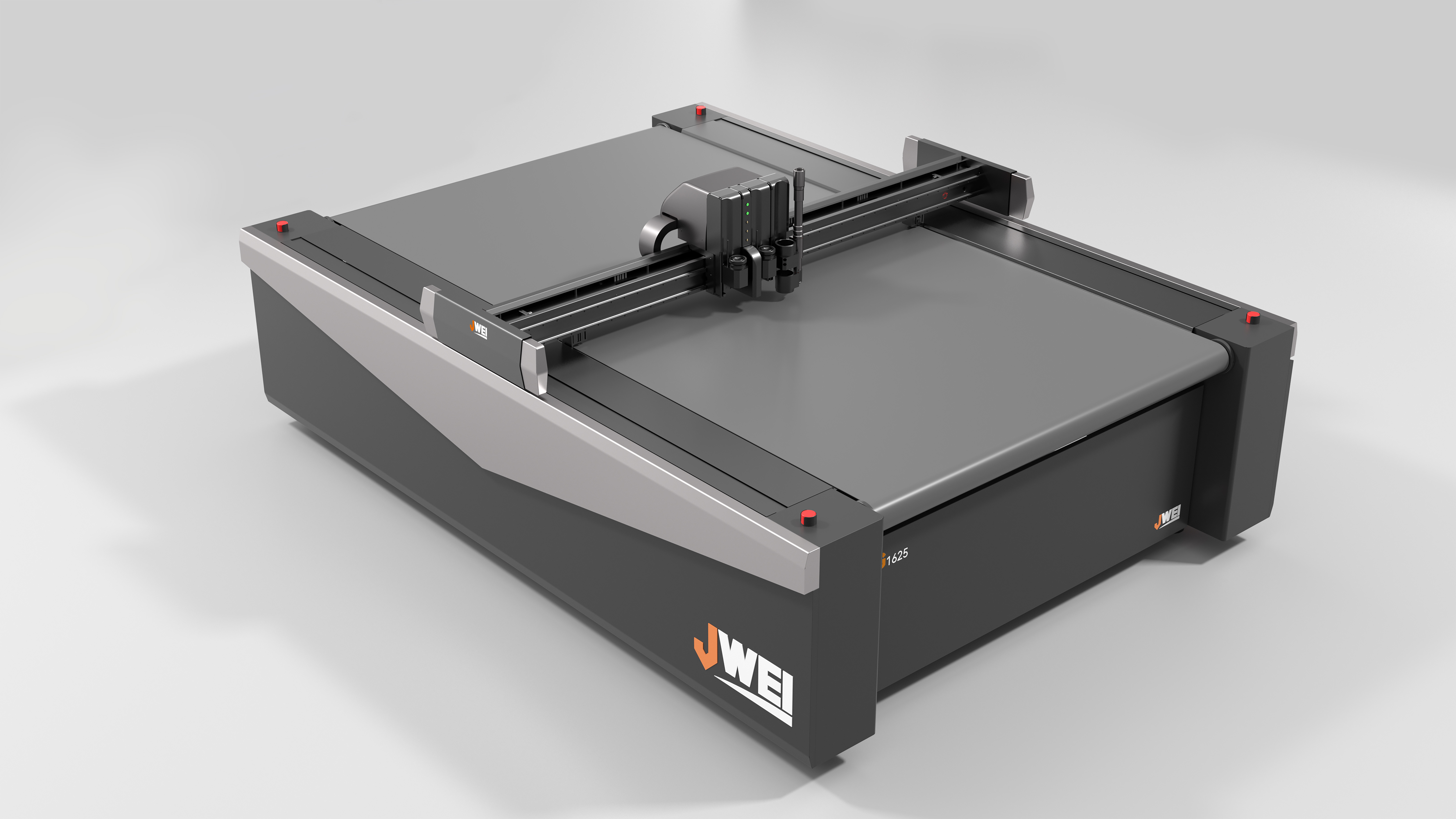

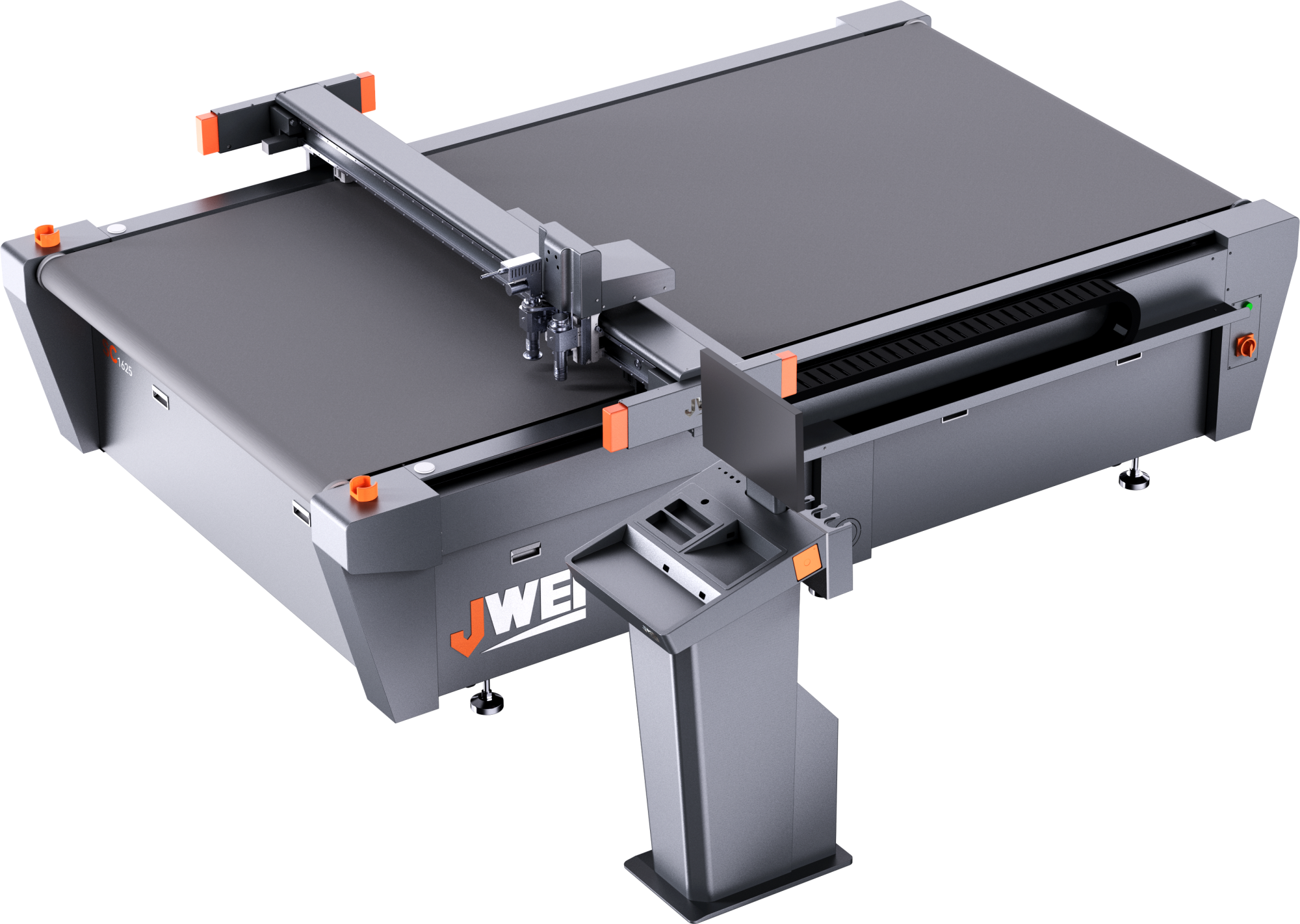

Планшетный режущий плоттер SC1625 решение для производств, где критичны точность, скорость и универсальность резки. Эта модель создана для тех, кто не готов мириться с компромиссами: ни в качестве кромки (реза) , ни в сроках выполнения заказов, ни в возможностях работы с материалами.
Кто выиграет от внедрения SC‑1625 в свое производство?
Рекламные производства и типографии - плоттер подойдет для тех кто изготавливают POS‑материалы, вывески, наклейки, интерьерную графику и кто режет ПВХ, пенопласт, плёнки и текстиль с точностью до 0,1 мм;
Производители упаковки из картона и этикеток. Компании которые создают сложную индивидуальную упаковку, самоклеящиеся этикетки, бирки Многофункциональная картека позволяет одновременно резать, биговать, делать V- Образный срез. Справляется с многослойными материалами такими как картон, гофоро-картон, многослойный картон, дизайнерская бумага.
Фабрики по пошиву и резке текстиля - производят униформу, рекламные флаги, текстильные элементы декора. Ротационный электрический модуль гарантирует прецизионную резку текстильных материалов: край остаётся ровным, без бахромы и осыпания. Рулонные материалы обрабатываются с сохранением структуры.
Предприятия обрабатывающей промышленности - производящие прокладки и уплотнители из пластика,полимерных материалов, резины, паранита, гарфлекса, гетинакса. Осциллирующий модуль обеспечивает высокоточную резку инженерных материалов.
Области применения
Картон. Гофра картон. Упаковка
Кожа
Стикеры и реклама
Резина
Композитные материалы
Паралон
Ткани синтетика
EVA
Уплотнители и прокладки
Картон. Гофра картон. Упаковка
Кожа
Стикеры и реклама
Резина
Композитные материалы
Паралон
Ткани синтетика
EVA
Уплотнители и прокладки
SC‑1625: ваш универсальный плоттер для точной и быстрой резки
Производители испытывают трудности, которые съедают прибыль и время.
Длительная перенастройка оборудования под разные материалы приводит к простоям,
Неточная резка — к браку и переделкам.
Использование нескольких узкоспециализированных станков увеличивает затраты на обслуживание и занимает ценное пространство цеха.
Дорогостоящие расходники и частая замена ножей дополнительно нагружают бюджет, а деформация материалов при обработке вызывает претензии со стороны клиентов.
Всё это — не просто неудобства, а прямые потери: времени, материалов и денег.
Если вы ищете оборудование, которое решит ключевые проблемы любого производства и повысит рентабельность бизнеса, — обратите внимание на планшетный режущий плоттер SC‑1625.
Технологии SC‑1625, которые меняют правила игры
Технологическое преимущество серии: архитектура M7
Вся линейка оборудования оснащена импульсной архитектурой M7 — инновационной системой управления, которая кардинально меняет производительность и качество обработки материалов.Ключевые улучшения:
● Общая производительность увеличена на 30% благодаря оптимизированной работе всех узлов станка. Скорость движение портала 1800 мм/с
● Качество диагональной резки передней кромки улучшено на 40% — это существенно влияет на точность выполнения сложных контуров
● Крутящий момент шкива увеличен в 2,5 раза, что обеспечивает:
○ Стабильную работу с плотными материалами
○ Равномерное давление при резке
○ Снижение нагрузки на двигатель

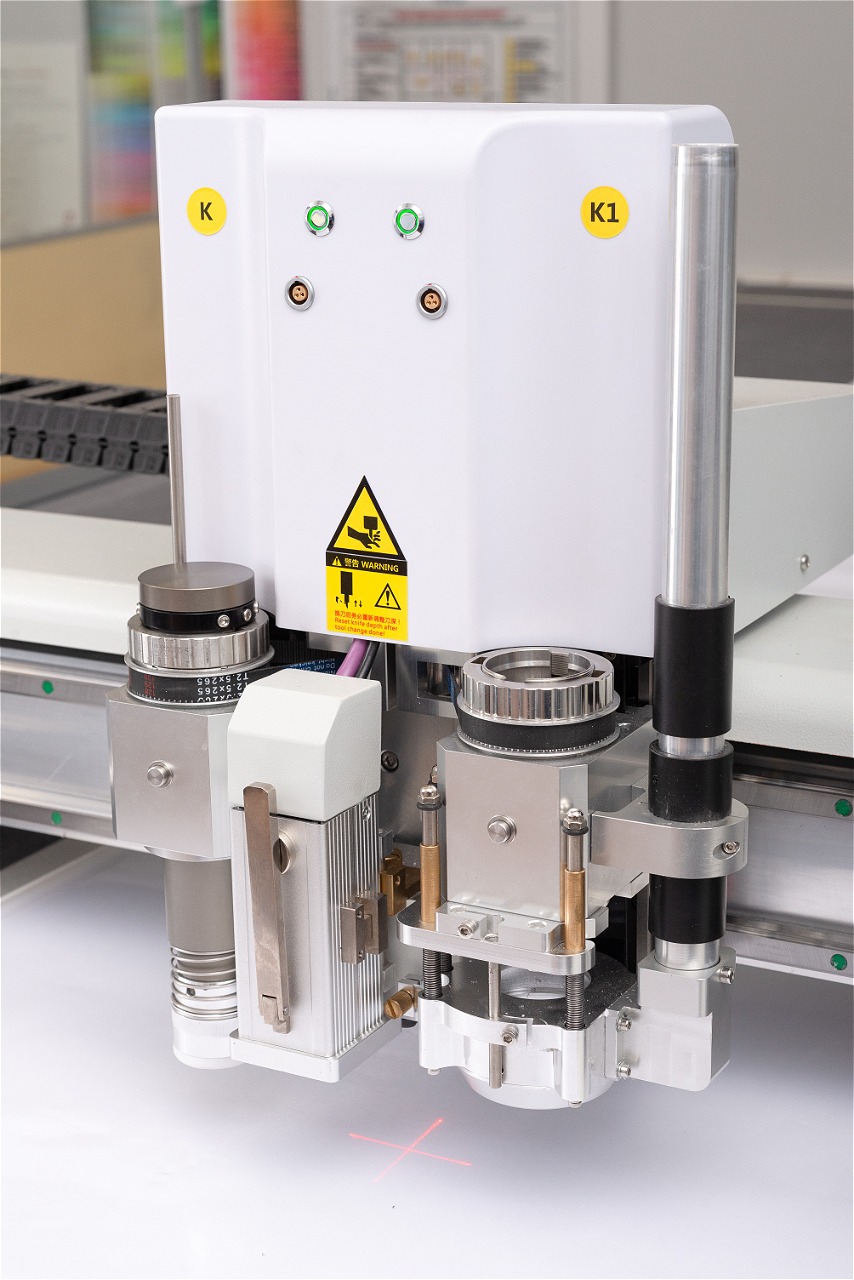

Модульная система ножей: один станок — десятки материалов
SC‑1625 поддерживает одновременную работу двух инструментов. В базовую конфигурацию уже входят следующие модули:

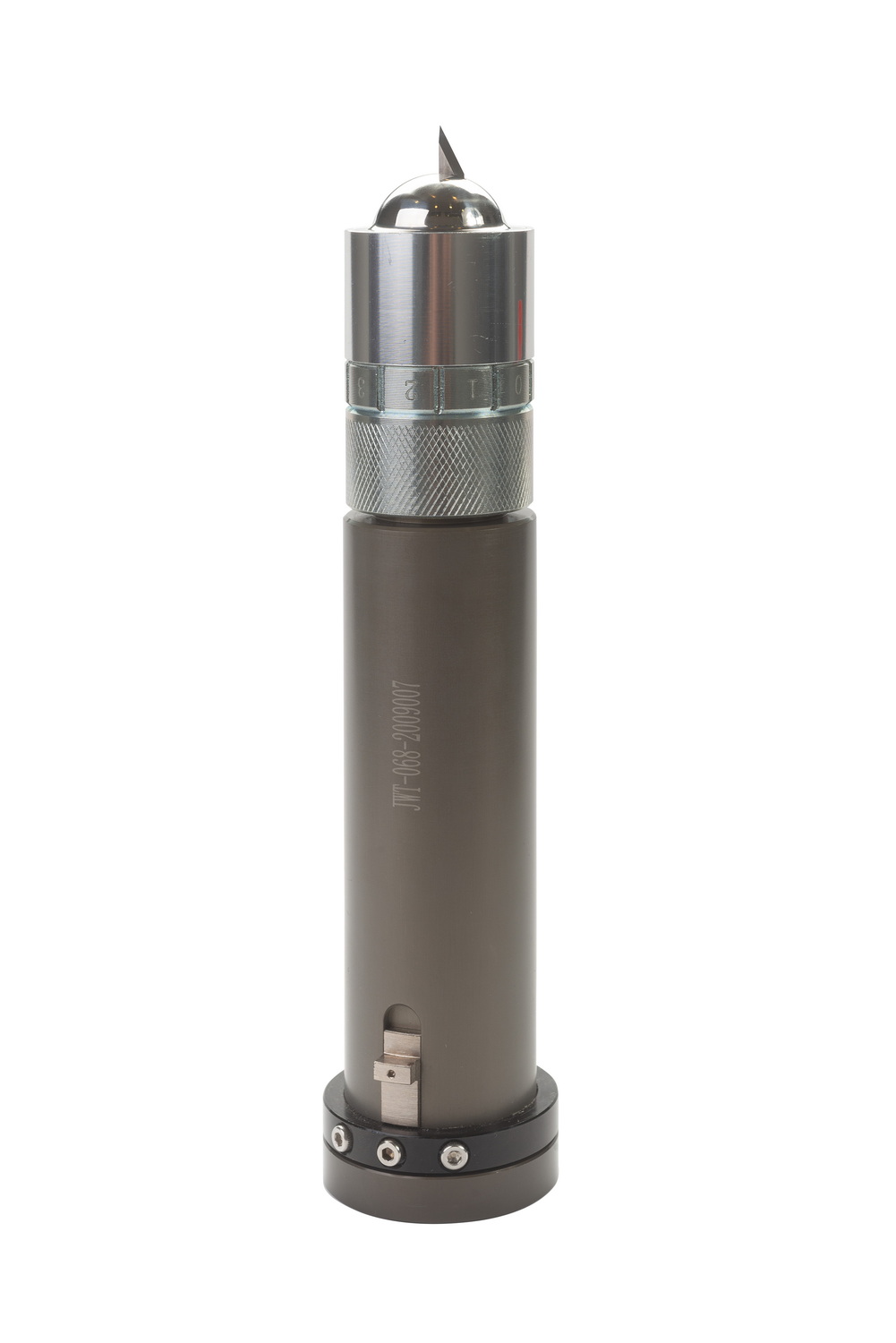

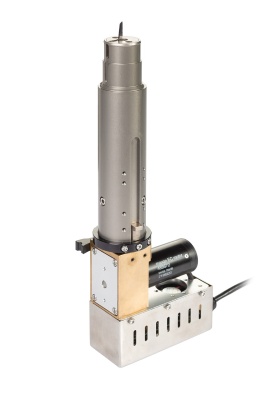

Модульная система ножей: один станок — десятки материалов- осциллирующий модуль (для ПВХ, пенопласта, толстых плёнок);

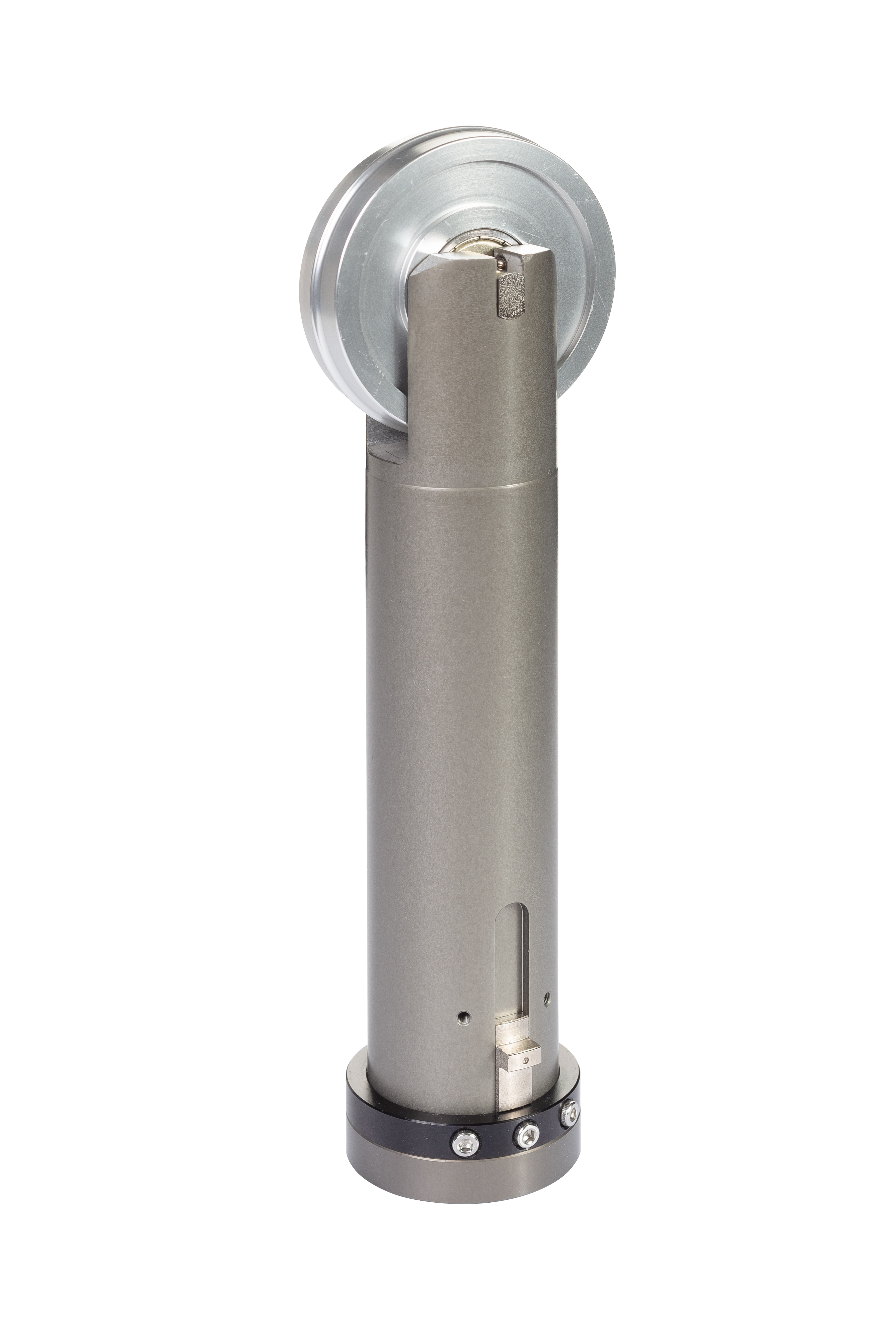

- ротационный модуль (для текстиля, тонких плёнок, нетканых материалов);

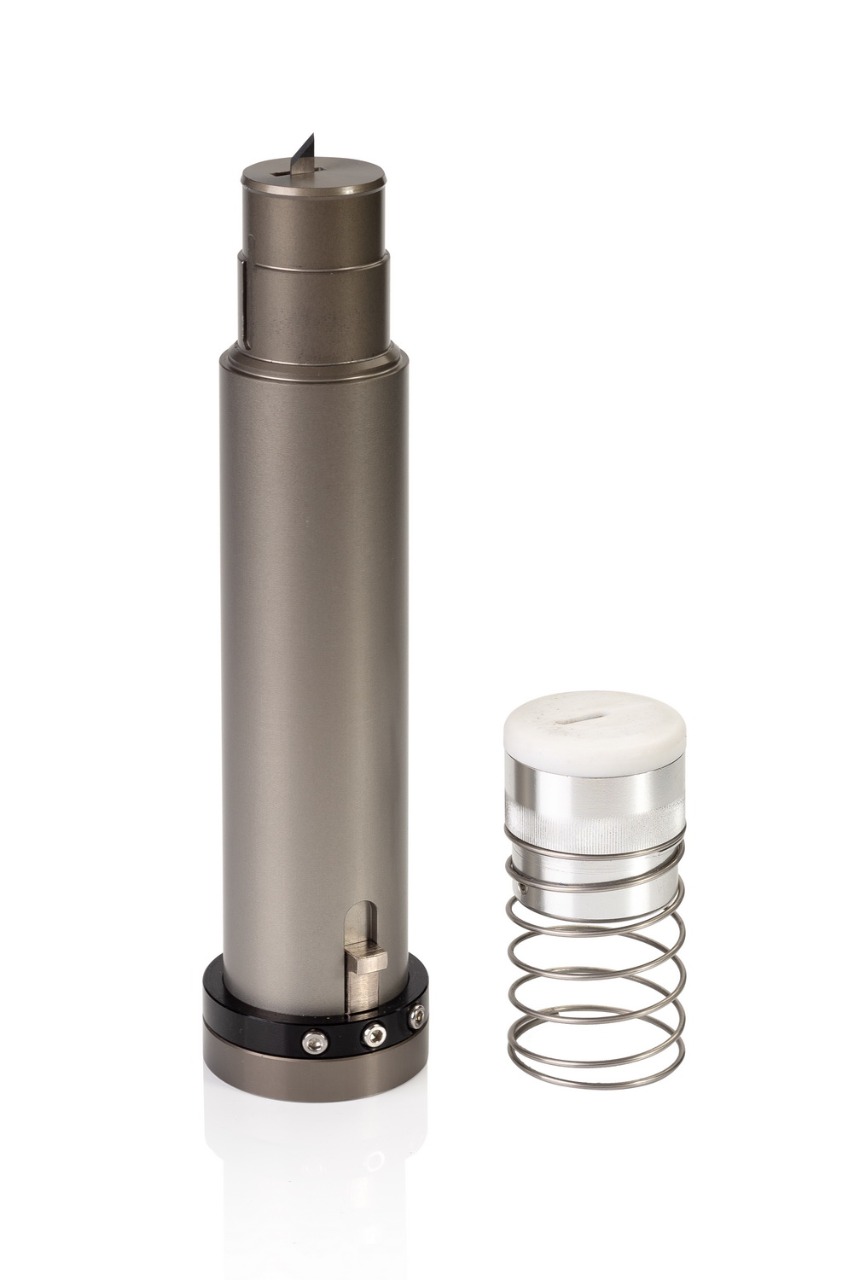

- тангенциальный модуль (для глубокой резки многослойных материалов).

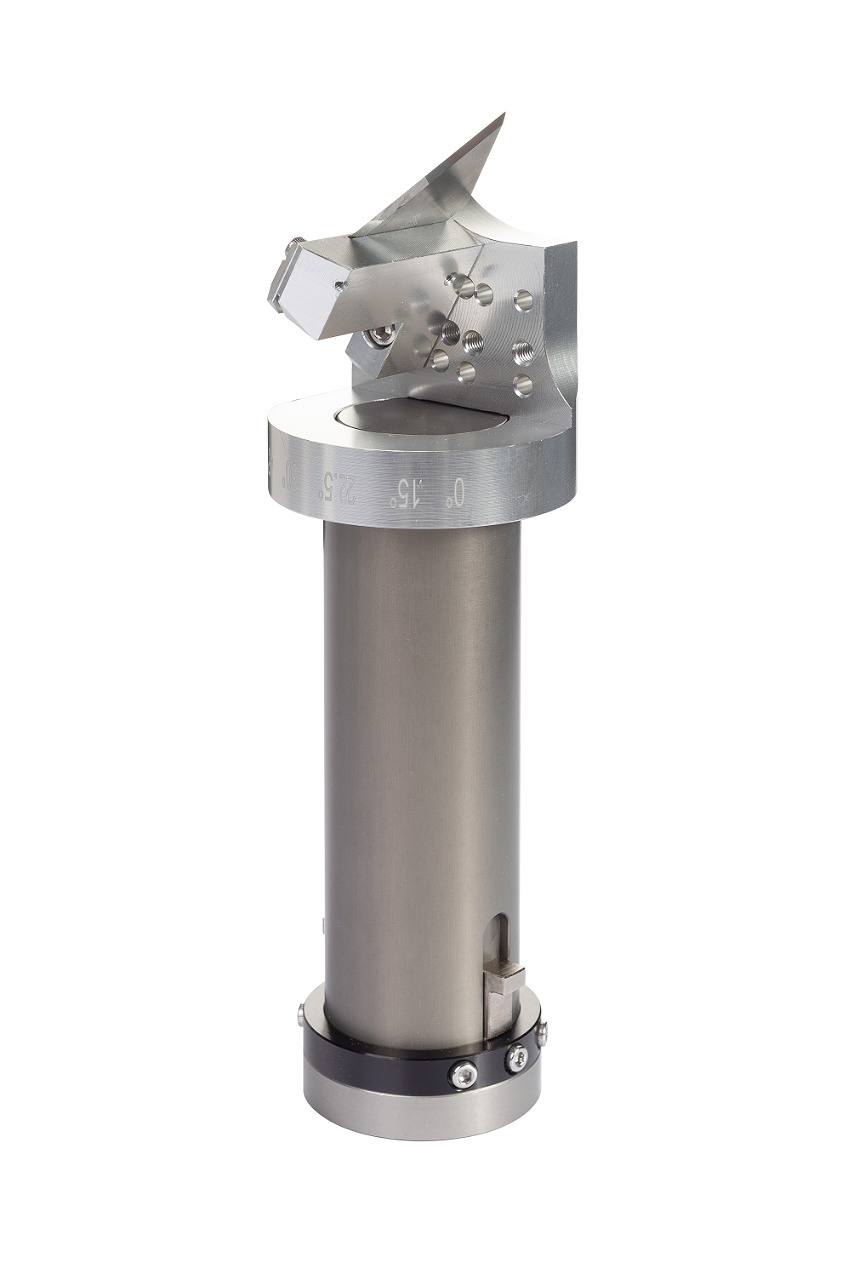

- V-CUT модуль ( для создания V образных пазов и фасок)
- KISScUT для резки тонких материалов
CCD камера - ключевой элемент интеллектуальной системы позиционирования станка JWEI SC 2516
Превращает плоттер в автоматизированный комплекс с визуальным контролем.
CCD камера - ключевой элемент интеллектуальной системы позиционирования станка JWEI SC 2516- Распознаёт приводные метки (регистрационные знаки) на материале;
- Совмещает рез с уже напечатанным изображением с высокой точностью;
- Считывает QR‑коды с параметрами cкорости и ускорения
- Конвеерная подача JWEI SC 2516 выполнена из синтетического войлока - специального нетканого материала с повышенной плотностью и износостойкостью. Толщина конвеерной ленты 4 мм, что надёжно удерживает материал, исключая проскальзывание;

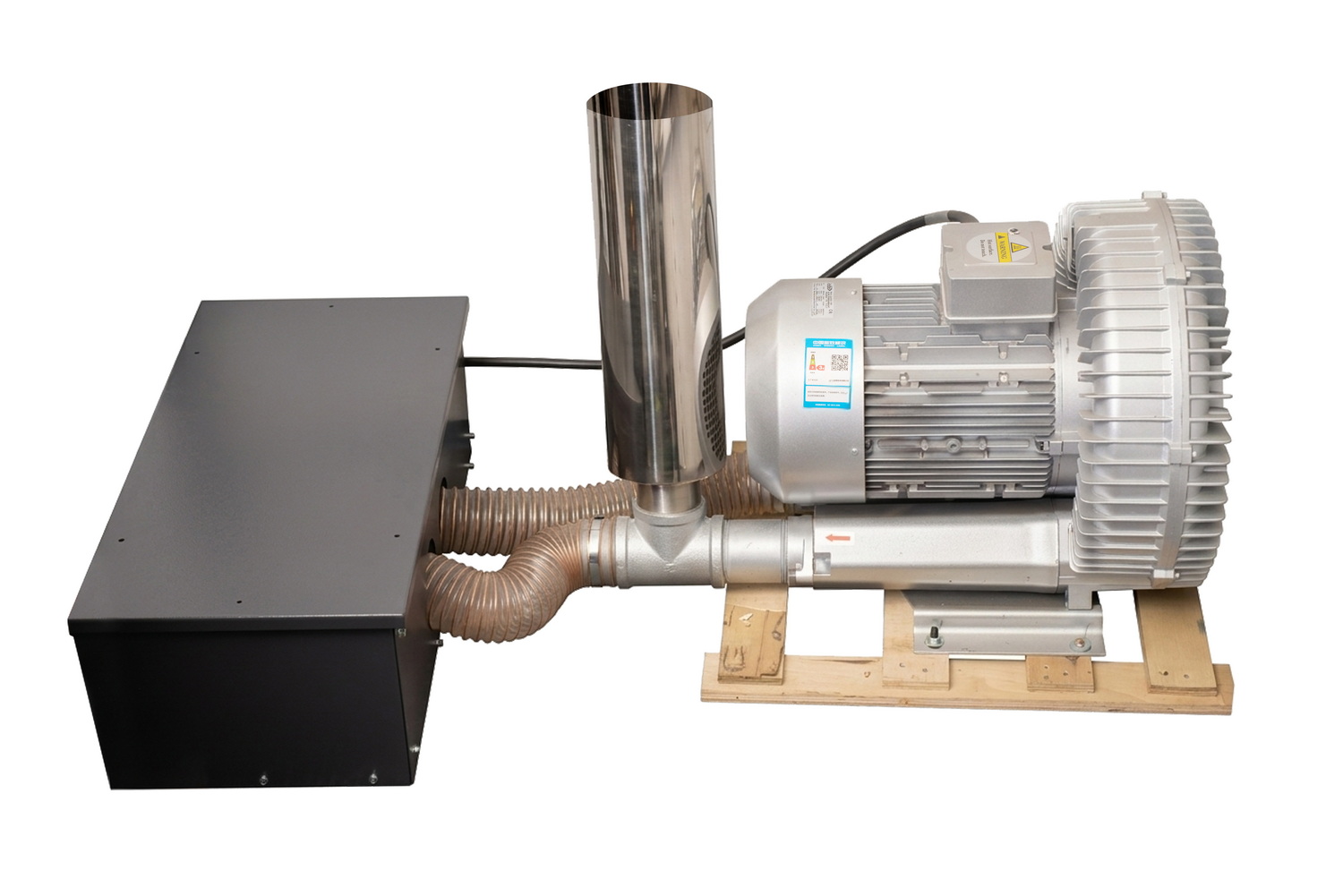

Инновационная система вакуумного прижима
Новая система воздуховодов, интегрированная с практически бесшумной 64 Дб. вакуумной помпой, представляет собой технологическое решение, которое обеспечивает гарантирует превосходный прижим даже самых деликатных материалов и элементов, но и создаёт оптимальные условия для комфортной работы оператора.

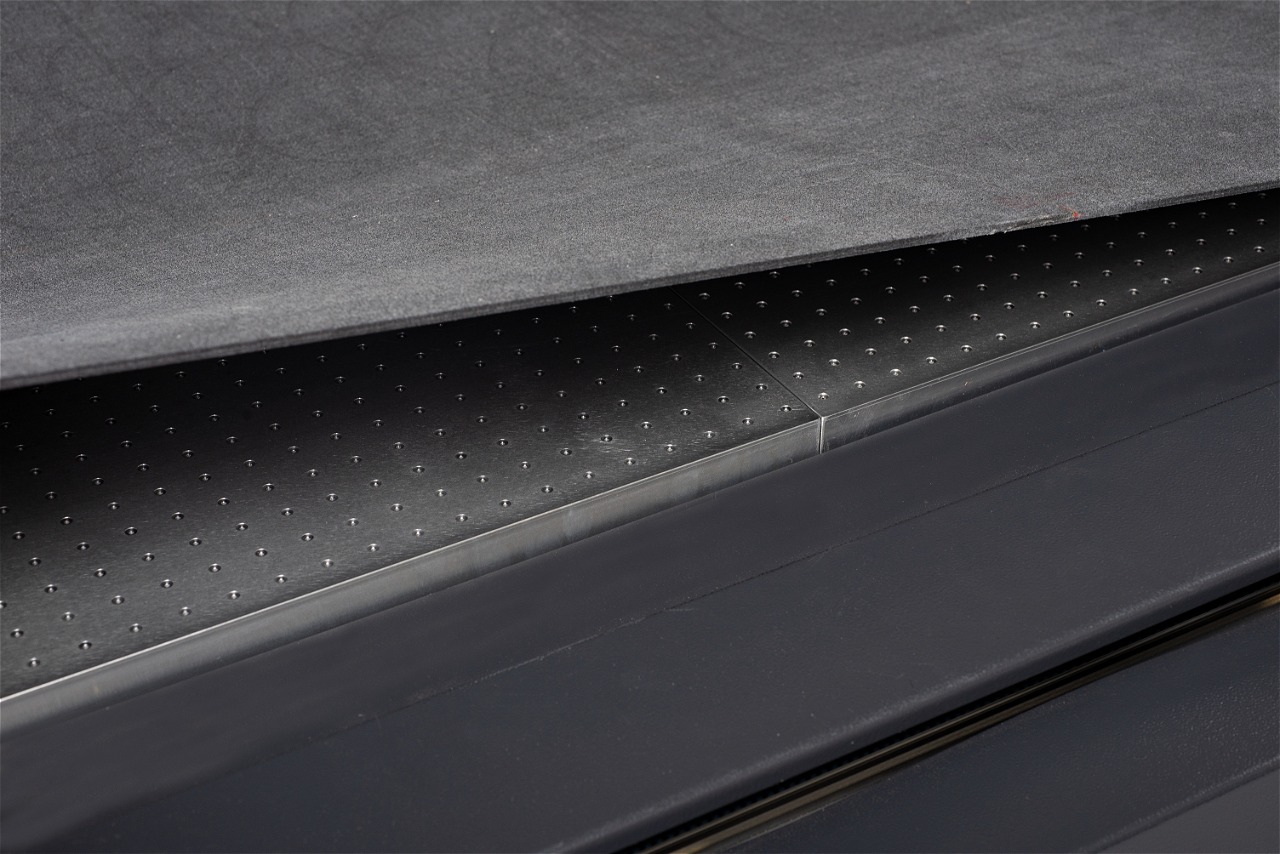

Инновационная система вакуумного прижимаРабочий стол SC‑1625 изготовлен из прочного перфорированного алюминия. Конструкция выдерживает нагрузку до 50 кг/м.кв. Поверхность стола имеет специальные отверстия (перфорацию), через которые проходит воздух. Благодаря этому работает система вакуума — она крепко держит материал во время работы.

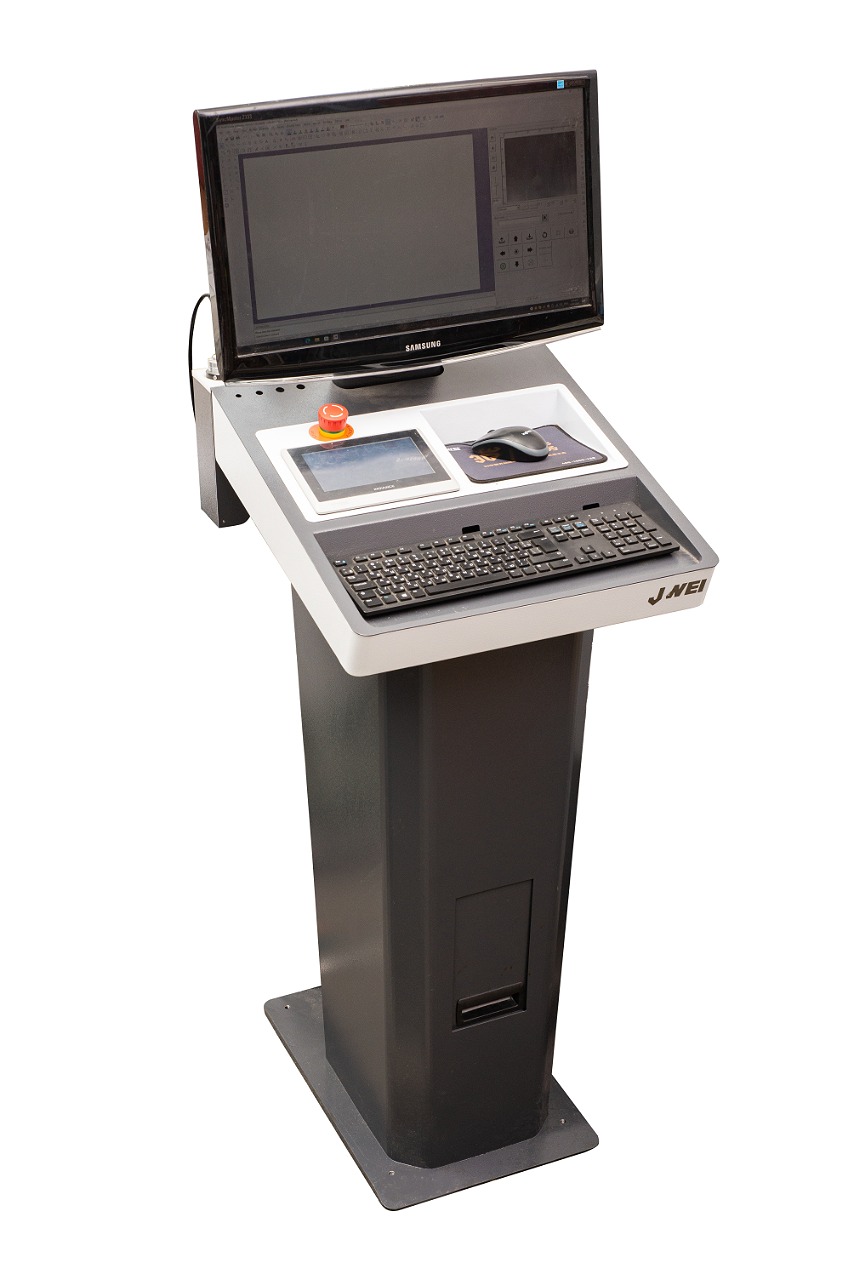

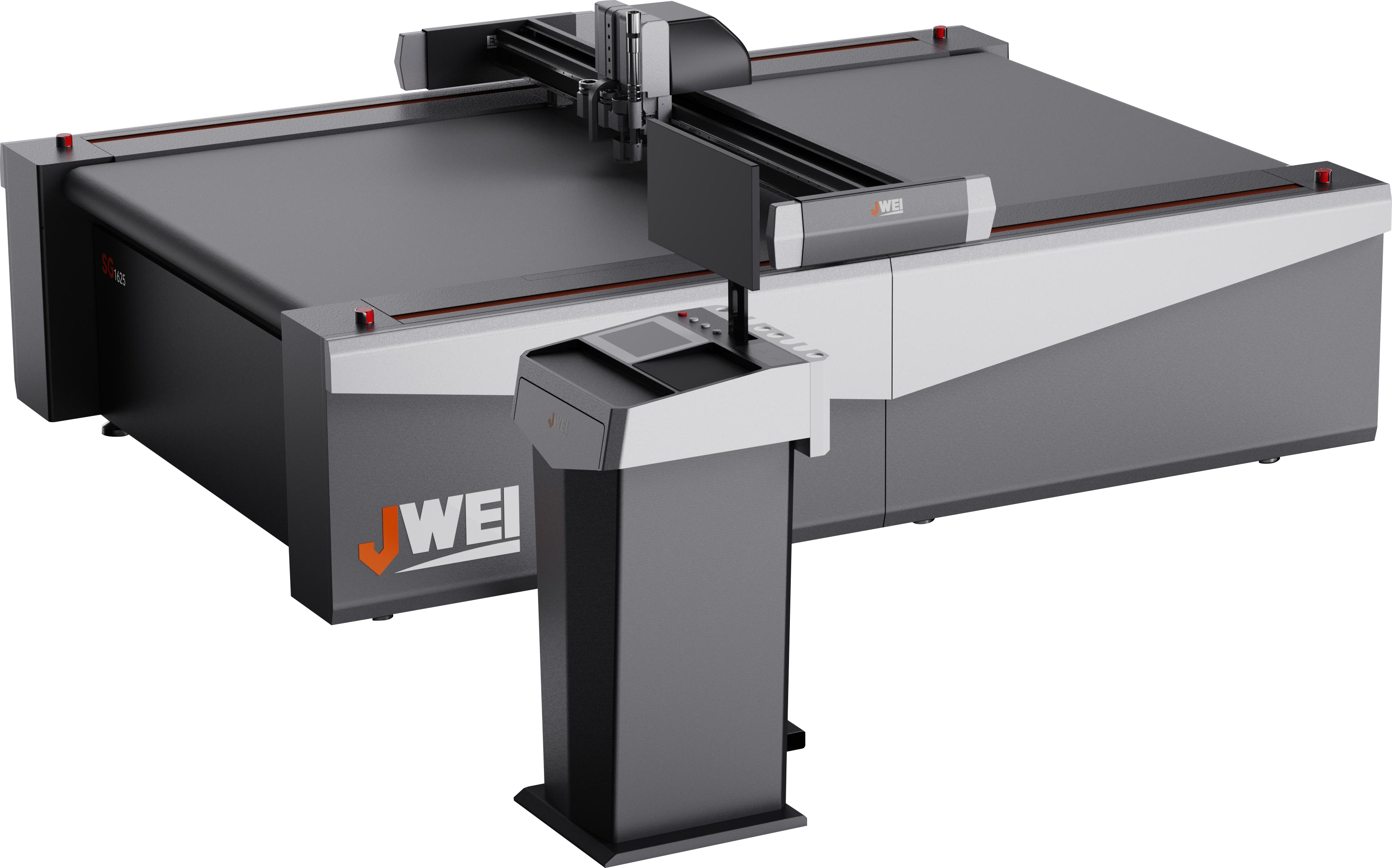

Стойка управления
Стойка управления плоттером с LCD TouchScreen экраном - быстрое эффективное управление плоттером через интуитивно понятный интерфейс. Позволяет быстро менять многообразие настроек плоттера для выбора наиболее эффективного режима реза. Дополнительная эргономика стойки даёт возможность разместить в ней компьютер, монитор а также "патронтаж" инструментов, что положительно сказывается на быстродействии и всех подготовительных процессов резки
Стойка управленияEthernet-порт обеспечивает надёжное высокоскоростное подключение оборудования. Благодаря сетевому соединению вы получаете:
- Моментальную обратную связь от электроники и CCD-камеры в режиме реального времени
- Возможность контролировать процесс обработки онлайн
- Простую интеграцию устройства в локальную сеть предприятия
- Сетевое подключение позволяет объединить всё производственное оборудование в единую систему, что существенно упрощает управление и мониторинг работы всей техники.
Система безопасности плоттера SC2515 JWEI: надёжность на каждом этапе работы
Оптические барьеры контролируют зону резки и останавливают процесс при появлении посторонних объектов;

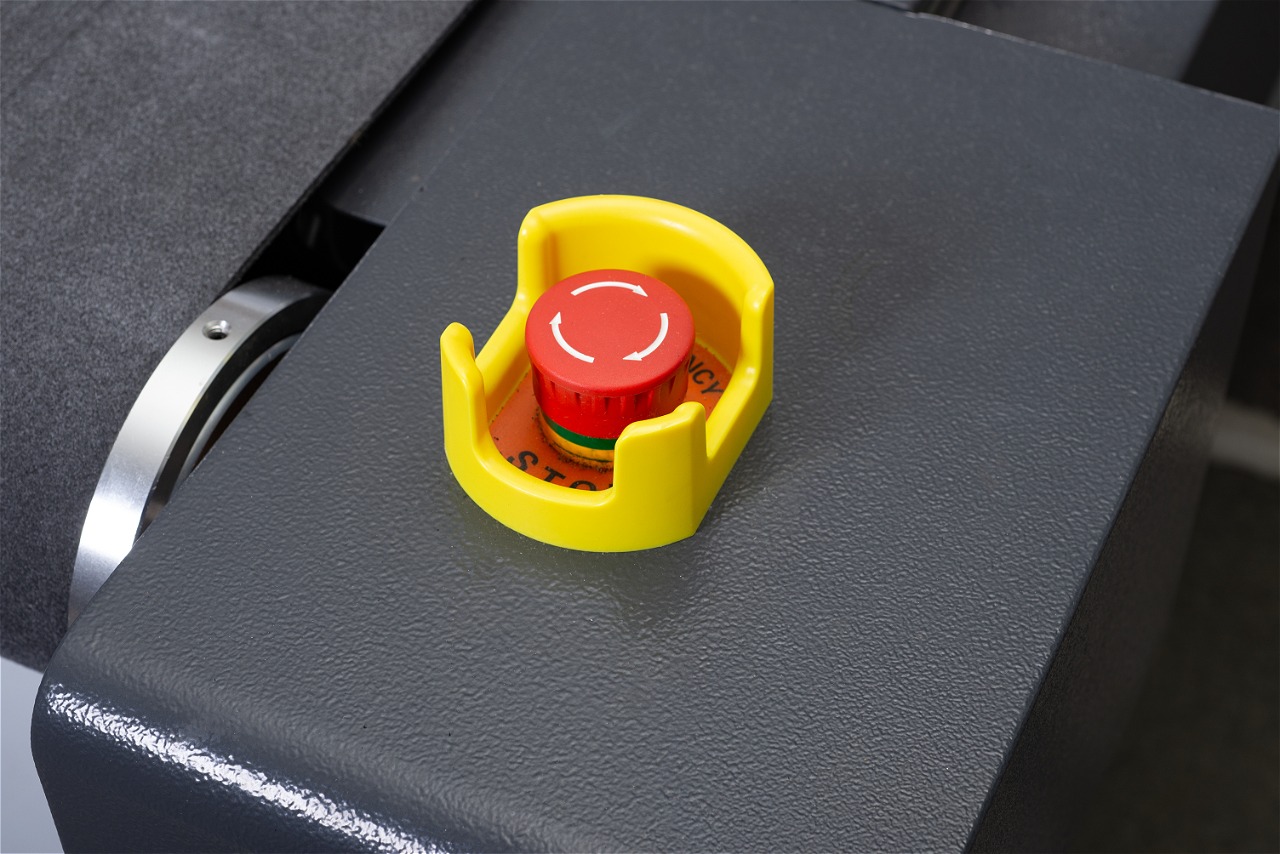

Система безопасности плоттера SC2515 JWEI: надёжность на каждом этапе работыкнопки аварийной остановки - предотвратят опасные последствия в нештатных ситуациях:
- защитить оператора от травм (защемлений, порезов, ударов подвижными частями);
- сохранить плоттер от механических повреждений
- сберечь обрабатываемый материал от порчи из‑за неконтролируемого движения инструмента;
Автоматический промер вылета инструмента в плоттере SC2515 JWEI
Точность резки начинается с правильной настройки — и в плоттере SC2515 эта задача решена автоматически. Функция автоматического промера вылета инструмента гарантирует корректную установку положения режущей головки по оси Z. Исключается «недорез» или «перерез» материала из‑за неверного вылета. Экономит время про переналадке.Ключевые преимущества базовой комплектации серии SC
- Значительное увеличение производительности работы - скорость до 1800 мм/сек
- Высокую точность резки 0,1 мм
- Универсальная каретка под два инструмента
- Плоттерная ручка
- Лазерные указатели -2 шт
- Полноценная базовая комплектация модулями EOT, UCT, KISSCUT, VCUT, Биговочный модуль, вычерчиватель.
- CCD Камера
- Система безопасности (датчик приближения и аварийной остановки)
- Конвейерная подача (лента толщиной 4 мм)
- 6 зонный вакуумный стол
- Сенсорная панель управления
- Вакуумная помпа 7.5 кВт
- ПО «JPWS» — проектирование коробок и упаковки
- Гарантия 12 месяцев
- Шеф монтаж и пуско-наладка
- Комфортные условия эксплуатации
Как приобрести планшетный режущий плоттер SC1625
Прежде чем совершить покупку плоттера SC1625, вы можете:- Посетить наш демонстрационный зал для личного ознакомления с оборудованием
- Протестировать работу плоттера и оценить качество резки
- Получить образцы выполненных работ для оценки результата
- Задать все интересующие вопросы нашим специалистам
После принятия решения о покупке и оплаты вы можете выбрать удобный способ доставки:
- Автодоставка по Москве и Московской области
- Самовывоз со склада компании
- Транспортная компания — отправим плоттер любой удобной для вас службой доставки
Мы обеспечиваем полный комплекс услуг по вводу оборудования в эксплуатацию:
- Квалифицированные инженеры выполнят монтаж плоттера
- Проведут полную настройку и интеграцию оборудования
- Запустят плоттер непосредственно на вашем производстве
- Обучат персонал работе с оборудованием
Приобретая плоттер SC1625 у нас, вы получаете:
- Гарантию на оборудование 12 мес
- Полное техническое сопровождение
- Сервисное обслуживание
Свяжитесь с нами:
- По телефону +74952255043
- Через форму на сайте
- По электронной почте order@t-g.ru
- В мессенджерах Написать в Telegram
|
Тип привода
|
Сервосистема Innovance, Приводные ремни со стальным кордом по оси X Y, ШВП по оси Z |
|
Мощность, кВт
|
12 |
|
Вес, кг
|
1779 кг |
|
Материал
|
ABS, ПВХ, пенокартон, пенополистирол, фетр, кожа , магнитный винил, EVA, ПВХ пленка, уплотнительные материалы |
|
Напряжение
|
380 В ± 10% |
|
Максимальная скорость резки
|
1800 мм/с (будет определяться на основе конкретных материалов в реальном сценарии применения) |
|
Станция для инструментов
|
Каретка под одновременную работу двух инструментов |
|
Точность
|
±0,05 мм |
|
Максимальная область резки
|
1600 мм × 2500 мм |
|
Инструменты и держатели
|
Электроосциллирующий инструмент, тангенциальный инструмент, биговальный инстурмент, нож для угловой резки, интструмент надсесчки, марикровочное перо |
|
Режимы управления
|
Безопасность - Инфракрасный датчик, механический датчик, кнопки аварийной остановки |
|
Привод
|
Сервопривод (Разрешение сервопривода ±0,01 мм) |
|
Тип фиксации
|
Вакуумная |
|
Передача данных
|
Ethernet |
|
Толщина реза
|
50 мм (будет определяться на основе конкретных материалов в реальном сценарии применения) |
|
Серия
|
SC |
