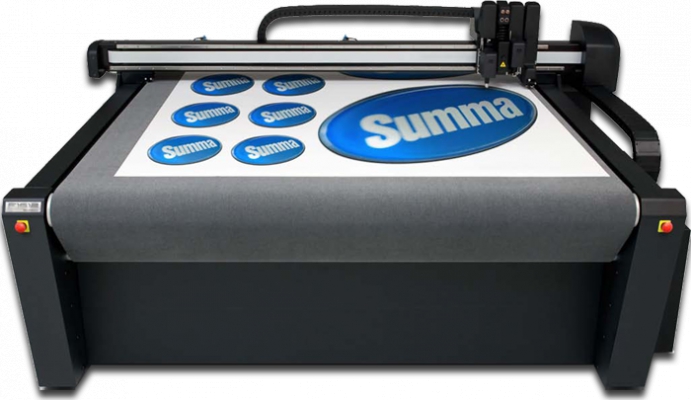

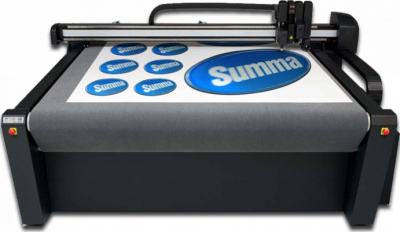

ПЛАНШЕТНЫЙ РЕЖУЩИЙ КОМПЛЕКС SUMMA F2360
Вашему вниманию предлагается планшетный раскроечный комплекс Summa F2360.
F-серией Summa запускает совершенно новую линейку оборудования для резки, на основе 25-летнего опыта в разработке и создании лучших в мире режущих плоттеров. Разработанные на высоком технологическом уровне, эти новые режущие столы могут производить резку листовых и жестких материалов, также, как и резку рулонных носителей.
|
В многомодульный держатель одновременно может быть установлено до трех видов инструментов. Смена инструмента производится легко и быстро. Автоматическое распознавание инструмента, в сочетании с цифровым или механическим контролем глубины и/или давления, обеспечивает точность резки широкого спектра материалов. |
|
Плоттер F-серии в стандартной комплектации включает флюгерный модуль и революционную систему оптического распознавания маркеров для точной контурной резки гибких или плоских твердых материалов. |
|
Различные способы загрузки и удержания материала обеспечивают оптимальную работу с рулонными, листовыми и планшетными материалами. Мощная вакуумная помпа с поглотителем шума надежно удерживает материал на месте в процессе обработки. Более того, поддув обрабатываемого материала снизу, благодаря электронной системе управления, делает процесс фиксации и снятия материала детской игрой. Вакуумный селектор автоматически устанавливает требуемую рабочую зону системы. Пневматически управляемые держатели удерживают материал в процессе его протяжки при выполнении продолжительного задания или «панельной» обработки материала. |
|
Система поддержки рулонов с фланцами позиционирует материал для его корректной загрузки. Благодаря конвейерной системе, материал подается также и при резке насквозь. |
|

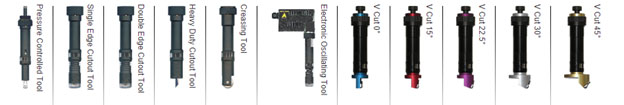

Тангенциальный модуль - это наиболее мощный и наиболее универсальный модуль, обеспечивающий вертикальное усилие до 12 кг и поддерживающий широкий набор инструментов. Каждый инструмент имеет свой идентификатор для правильного распознавания инструмента и установки его рабочих параметров. Для каждого приложения может быть установлен соответствующий инструмент в тангенциальный модуль. |
«Kiss-cutting tool» – наиболее востребованный инструмент для раскроя рулонных пленок методом надреза, не затрагивая подложку, с высокой точностью и аккуратностью.
«Cutout tools» - инструменты для резки насквозь: одностороннее лезвие (Single edge) прекрасно подходит для детальной резки (пример: винилы, тонкий картон и пр.). Двусторонний инструмент (Double edge) обеспечивает минимальный износ при раскрое материалов насквозь (магниты, текстиль и пр.). Самый мощный инструмент (Heavy Duty) идеален для раскроя толстых материалов (ДВП, ковровые покрытия и пр.) толщиной до 15 мм.
«Oscillating tool» - осциллирующий инструмент для раскроя вспененных или рыхлых материалов толщиной до 20 мм.
«Creasing wheels» - инструменты для биговки различных видов картона.
Флюгерный модуль - это самый быстрый модуль для нанесения маркировки ручкой или Kiss-cut резки различных материалов с усилием до 600 гр. на флюгерный нож.
|
Фрезерный модуль – предназначен для раскроя наиболее часто используемых твердых и плоских материалов в рекламной индустрии, таких как ПВХ, акрил, композитный алюминий. Мощность шпинделя составляет 1000 Вт. В дополнении к самому шпинделю в состав модуля включена система аспирации для удаления стружки и пыли. |
Программное обеспечение
|
«Axis Control» – стандартно поставляемое программное обеспечение, которое дает оператору полный контроль над режущим плоттером Summa F-серии. Оптимизировано для работы с сенсорным экраном. |
|
Благодаря выносному пульту управления оператор может свободно перемещаться вокруг плоттера, не теряя полного контроля. |
|
«SummaFlex» - пользовательское приложение для подготовки заданий и последующей их обработки. Включает Plug-in-модули для инженерных и графических приложений (AutoCAD, Illustrator, CorelDraw). Программное обеспечение интегрирует режущий плоттер в пользовательский технологический процесс, устанавливая связь между рабочей станцией дизайнера, RIP-станцией, принтером и режущим устройством. |
Когда произведены настройки задания, макрос автоматизирует процесс. Поэтому работа оператора до начала следующего задания, а также простой плоттера, сведены к минимуму.
Система безопасности
|
Лазерная система безопасности Safety Pack поставляется с плоттером опционально. Осуществляя контроль рабочей зоны вокруг плоттера, система безопасности гарантирует безопасность оператора во время работы оборудования. |
Media basket
|
Корзина для сбора и раскроенного материала:
|
Extension tables
|
Дополнительный приставной стол.
|
Габариты (ШхГхВ), мм
|
3490 x 4100 x 1220 ( без поддержки рулонов ) |
Максимальная ширина материала
|
до 270 см |
Интерфейсы
|
USB 2.0 |
Напряжение
|
3X400В+N или 3X230В или 3X208В+N |
Максимальная скорость резки
|
до 1000 мм/с |
Повторяемость
|
+/- 0.05 мм на раскроях |
Сила резки
|
вертикальная: 200 ньютон горизонтальная: 200 ньютон |
Максимальная область резки
|
265 см (ширина) x 305 см (длина) До 50 м в длину при панельной обработке материала |
Максимальное ускорение
|
1 |
Область гарантированной точности
|
Не превышает 0,05% от перемещения или 0,05 мм |
